Módulo LED de luz de escenario

Características del producto

* Alto brillo, alto índice de reproducción cromática (CRI), larga vida útil

* Mayor eficiencia de absorción de luz, brillo y color uniformes.

* Diseño modular compacto, facilitando el diseño e instalación de luminarias.

* Utiliza tecnología de fósforo de próxima generación, lo que permite controlar la temperatura del color y el CRI, y una excelente consistencia del color de la luz.

*Se puede utilizar con un conjunto de lentes de enfoque

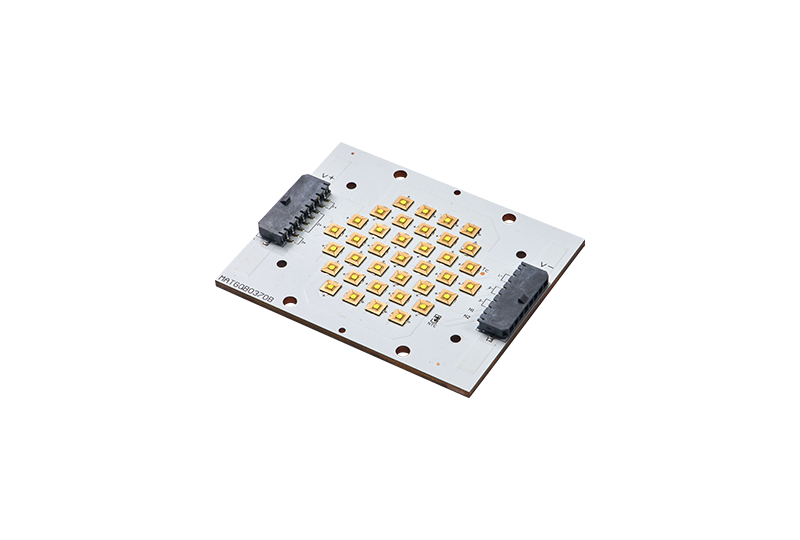

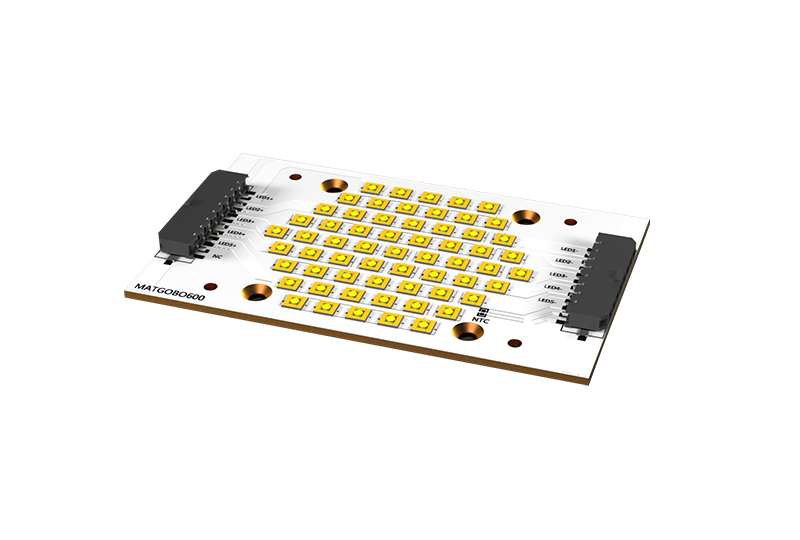

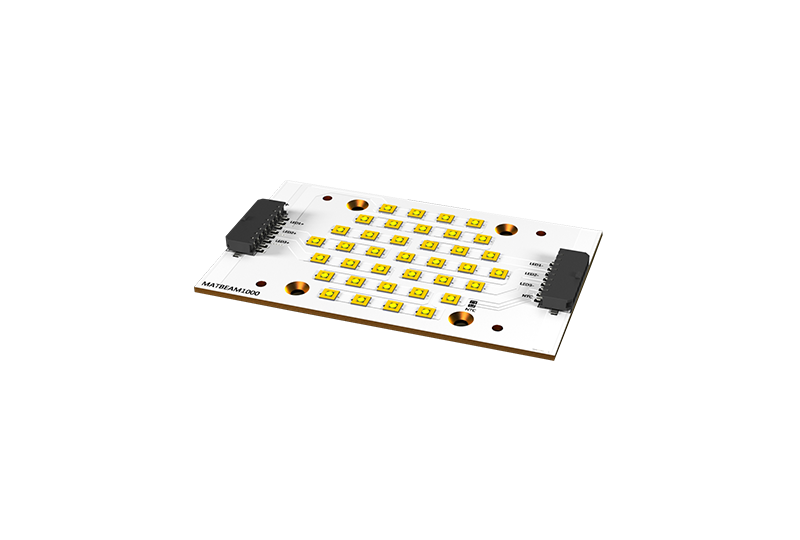

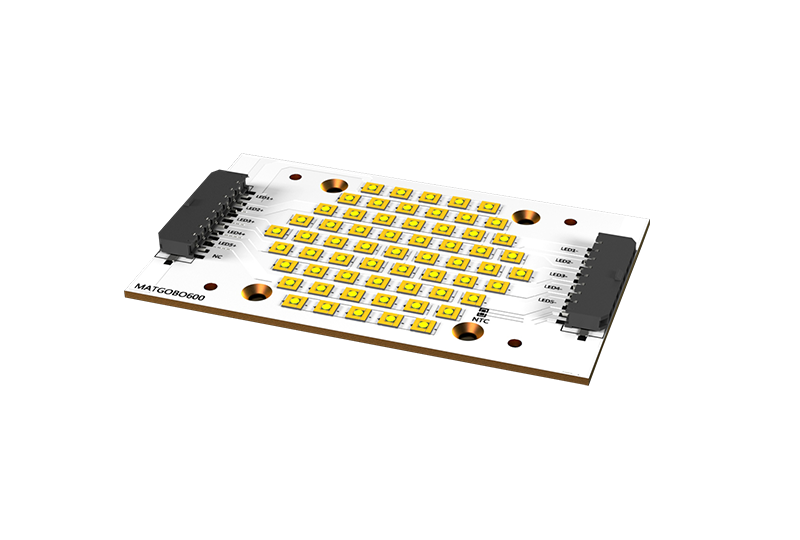

Nuestros módulos LED PCB para iluminación de escenario (luces PAR, luces de cabeza móvil, luces de haz, luces frontales, etc.) se caracterizan por su alta fidelidad de color, alto brillo, patrones de luz flexibles y controlables, y adaptabilidad a escenarios de rendimiento dinámicos. Nuestros diseños, soluciones de fuentes de luz y diseños de lentes de enfoque están dedicados a crear una atmósfera escénica, retratar de manera realista los colores faciales de los actores y proyectar con precisión efectos especiales, equilibrando profesionalismo y confiabilidad.

I. Requisitos de los parámetros ópticos básicos

1. Índice de reproducción cromática (CRI, Ra y R9/R15)

La reproducción cromática es un indicador central de la iluminación escénica, que determina directamente la reproducción cromática de los tonos de piel, el vestuario y la utilería de los actores. Los requisitos varían significativamente según la configuración del escenario:

* **Escenarios básicos (teatros pequeños, actuaciones en salas de conferencias):** Ra ≥ 85, R9 (Índice de reproducción cromática del rojo) ≥ 30, lo que garantiza la reproducción básica de vestuario y escenografía rojos, evitando la dominancia cromática;

* **Escenarios de gama media a alta (teatros, salas de conciertos, estudios de espectáculos de variedades):** Ra ≥ 90, R9 ≥ 50, R15 (índice de reproducción del color de la piel) ≥ 85, que reproduce con precisión la textura de los rostros de los actores, evitando la 'tez pálida' o la 'distorsión rojiza', satisfaciendo la experiencia visual de la audiencia en vivo;

* **Escenarios profesionales de cine y televisión (transmisiones en vivo, galas grabadas):** Ra ≥ 95, diseño de espectro completo (R1-R15 todos ≥ 90), cobertura de gama de colores ≥ NTSC 90%, que coincide con las características de adquisición de color de las cámaras y cumple con los requisitos de alta precisión de la gradación de color de posproducción. 2. Eficacia luminosa (lm/W) Las luces del escenario deben equilibrar el alto brillo y el control del consumo de energía. Los indicadores de eficacia luminosa deben diferenciar entre la eficacia luminosa del chip y la eficacia luminosa del sistema (incluidas las pérdidas de componentes ópticos, filtros de color y componentes de efectos especiales):

Eficacia luminosa del chip LED blanco: ≥150 lm/W (condiciones de laboratorio);

Eficacia luminosa del sistema de iluminación de escenario:

Luces delanteras, luces PAR (principalmente luz blanca, sin efectos complejos): Eficacia luminosa del sistema ≥90lm/W;

Luces de cabeza móvil, luces de haz (incluidos prismas, placas de patrón y ruedas de color): eficacia luminosa del sistema ≥70 lm/W (los componentes de efectos especiales causan aproximadamente un 30 % de pérdida de luz);

Suplemento clave: Las luces del escenario se centran más en la salida de flujo luminoso real. Una luz PAR estándar de 200 W tiene un flujo luminoso ≥20 000 lm, mientras que una luz con cabezal móvil de alta potencia de 500 W puede alcanzar más de 50 000 lm, cumpliendo con los requisitos de proyección a larga distancia.

3. Temperatura de color (CCT) La temperatura de color de la iluminación del escenario debe poder ajustarse de manera flexible para adaptarse a diferentes atmósferas de actuación y permitir un control preciso de la temperatura:

Rango ajustable estándar: 2700K~6500K, compatible con ajuste continuo o conmutación paso a paso (blanco cálido/blanco neutro/blanco frío);

2700K~3500K (blanco cálido): Adecuado para obras de teatro y musicales líricos, creando una atmósfera cálida e inmersiva;

4000K~5000K (blanco neutro): Adecuado para transmisiones en vivo y presentaciones de conferencias, asegurando tonos de piel naturales y realistas;

5500K~6500K (blanco frío): Adecuado para actuaciones de rock y tecnológicas, mejorando el impacto visual;

Requisitos especiales: consistencia de la temperatura de color de las luces en el mismo lote ≤ ±100K, tolerancia de color ≤ 3SDCM, evitando el problema de 'bloques de color desiguales' en la iluminación del escenario.

4. Otros parámetros clave

Ángulo de haz: Admite ajuste flexible; Las luces PAR generalmente ofrecen un ajuste de 15°~60°, las luces de haz pueden lograr un enfoque de haz estrecho de 0°~25° y las luces de área ofrecen un reflector de haz amplio de 60°~120°;

Rendimiento tenue: Admite una atenuación suave de 0 a 100 % (sin parpadeo), compatible con el protocolo de control DMX512, que cumple con efectos dinámicos como brillo, atenuación y parpadeo graduales;

Saturación de color: Los LED RGB/RGBW deben garantizar la pureza de la luz monocromática, una cobertura de la gama de colores ≥ 90 % de NTSC y admitir un ajuste de color preciso para 16,7 millones de colores.

II. Consideraciones de diseño para fuentes de luz LED para escenarios

Las luces del escenario deben soportar condiciones duras, como arranques y paradas de alta frecuencia, funcionamiento prolongado a máxima potencia y movimientos y vibraciones frecuentes. Las principales consideraciones de diseño para la fuente de luz son la estabilidad, la disipación de calor y la flexibilidad óptica. Los puntos específicos son los siguientes:

* Coincidencia del sistema óptico: equilibrio del patrón de haz preciso con compatibilidad de efectos especiales.

* Luces de escenario blancas: utilizan reflectores de alta precisión (aluminio chapado al vacío, reflectividad ≥95 %) o lentes asféricas para lograr un enfoque/difusión del haz ajustable; Las luces delanteras requieren la adición de difusores para evitar sombras fuertes en los rostros de los actores.

* Luces de escenario de colores RGB/RGBW: emplean una rueda de color + un diseño de cavidad de luz uniforme para garantizar la uniformidad de la mezcla de colores y evitar la desviación del color; Las luces de haz requieren interfaces de panel de patrón y prisma preinstaladas para admitir la división del haz, la proyección de patrones y otros efectos especiales.

* Diseño antideslumbrante: las luces frontales requieren un ángulo de sombreado de ≥20° y una cubierta de malla alveolar para evitar el deslumbramiento directo de los ojos del público.

Diseño de disipación de calor: control de la temperatura de la unión para evitar la degradación de la luz a alta temperatura

Las luces del escenario suelen funcionar a máxima potencia durante 3 o 4 horas (por ejemplo, durante los conciertos). La temperatura de la unión del chip LED debe controlarse a ≤110 ℃; de lo contrario, se producirá una variación de la temperatura del color, una caída brusca de la eficacia luminosa y una vida útil más corta.

Selección de solución de disipación de calor:

Luces PAR de potencia pequeña a mediana (100-200 W): sustrato de aluminio + disipación de calor con aletas + refrigeración por aire con temperatura controlada; Velocidad del ventilador ajustable para reducir el ruido de funcionamiento.

Luces de cabeza móvil/luces de haz de alta potencia (300-500 W): refrigeración por tubo de calor + aletas de alta densidad + flujo de aire de doble ventilador para una rápida disipación del calor, evitando quemaduras a los operadores por sobrecalentamiento de la carcasa de la lámpara.

Luces de escenario portátiles: utiliza una carcasa integrada de aluminio fundido a presión, que equilibra la disipación de calor y la resistencia estructural, mejorando la resistencia a la vibración y al impacto.

Diseño de accionamiento y control: adaptación a los requisitos de la etapa dinámica

La fuente de alimentación del controlador debe admitir una entrada de voltaje amplio (CA 100 ~ 240 V) para adaptarse a diferentes lugares de actuación; cuenta con un controlador de corriente constante incorporado con una precisión de corriente de salida ≤±2%, lo que evita que las fluctuaciones de voltaje causen inestabilidad en la temperatura del brillo/color;

Admite protocolos de control de escenario como DMX512 y RDM, lo que permite la sincronización de múltiples lámparas y el control de grupo para cumplir con complejos arreglos de iluminación de espectáculos;

Protección incorporada contra sobrecorriente, sobretensión y cortocircuito para manejar sobretensiones de corriente debido a arranques y paradas frecuentes de etapas.

Resistencia a la intemperie y diseño estructural: adaptación a escenarios de rendimiento móvil

Clasificación de protección: luces de escenario interiores ≥IP20, las luces de exterior deben actualizarse a IP65 para evitar la entrada de lluvia y polvo;

Resistencia estructural: el cuerpo de la lámpara está hecho de una aleación de aluminio de alta resistencia y los conectores están hechos de acero inoxidable para resistir vibraciones e impactos durante el transporte y la instalación;

Encapsulación LED: la encapsulación de silicona resistente a los rayos UV se utiliza para evitar que la encapsulación se ponga amarillenta y se agriete debido a la exposición prolongada a una luz intensa.

III. Selección de especificaciones del chip LED de luz de escenario

Los chips LED de iluminación de escenario se dividen en dos categorías principales: chips blancos con alto CRI y chips de color RGB/RGBW. La selección debe considerar los requisitos de potencia, eficacia luminosa y color:

1. Chips blancos con IRC alto

Chips de imitación de lúmenes de alta potencia (opción convencional)

Especificaciones: Potencia de chip único 1~3W, flujo luminoso 120~300lm/chip, Ra≥90 (alto CRI Ra≥95), temperatura de color ajustable de 2700K a 6500K;

Ventajas: Alto brillo, buena disipación de calor, adecuado para su colocación en módulos de alta potencia (por ejemplo, una luz PAR de 200 W utiliza 72 chips de 3 W);

Escenarios adecuados: luces de escenario que utilizan principalmente luz blanca, como luces delanteras, luces PAR y luces de cabeza móvil.

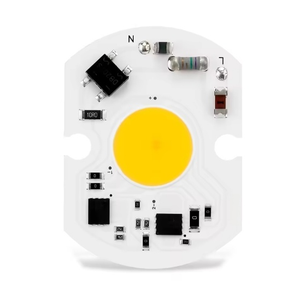

Cuentas LED COB integradas (iluminación de superficie de alta gama)

Especificaciones: Potencia de chip único 50~200W, superficie emisora ​​Φ15~Φ30mm, Ra≥95, eficacia luminosa≥130lm/W;

2. Cuentas LED de colores RGB/RGBW

Cuentas LED 3535 RGB SMD (opción principal)

Especificaciones: Potencia de chip único 1 W, longitud de onda roja 620 ~ 630 nm, longitud de onda verde 520 ~ 530 nm, longitud de onda azul 450 ~ 460 nm, alta pureza de color;

Ventajas: Tamaño pequeño, adecuado para disposición de matriz de alta densidad, admite una mezcla de colores precisa, compatible con haces de luz y luces que cambian de color;

Requisitos clave: Desviación de la longitud de onda ≤±5 nm, lo que garantiza la coherencia del color dentro del mismo lote de cuentas LED.

Chips LED de estilo lúmenes RGBW de alta potencia

Especificaciones: Potencia de chip único de 3 a 5 W, chips integrados de cuatro colores rojo, verde, azul y blanco, admite atenuación independiente;

Ventajas: Alto brillo, adecuado para proyección de haz de colores a larga distancia, compatible con grandes luces de cabeza móvil para conciertos.

3. Requisitos básicos de rendimiento de los chips LED

Resistencia a la temperatura: Temperatura de unión de funcionamiento ≤150 ℃, que cumple con las condiciones de alta temperatura de las luces del escenario;

Vida útil: vida útil L70 ≥30.000 horas, adaptable a los requisitos de uso frecuente de las luces del escenario;

Resistencia a la vibración: Cumple con los requisitos de la prueba de vibración de 10 ~ 2000 Hz, sin desprendimiento de la junta de soldadura ni deterioro anormal de la luz.

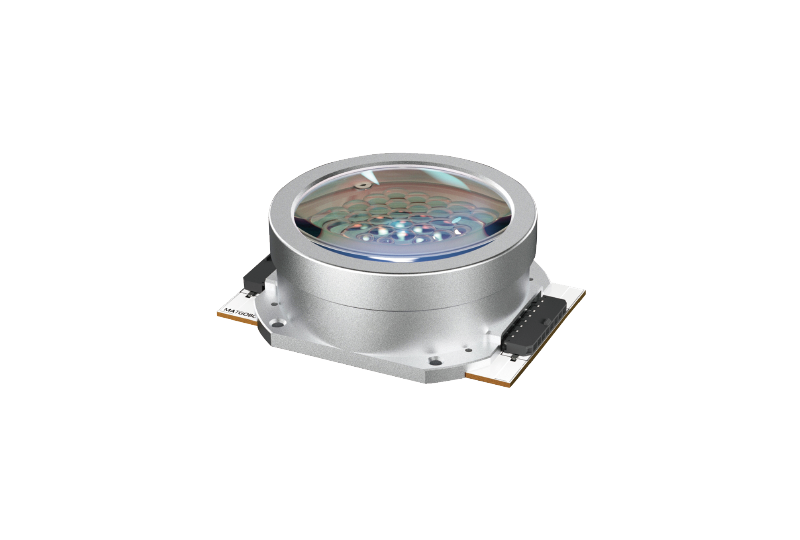

Nuestros módulos de fuente de luz LED se pueden utilizar junto con conjuntos de lentes de enfoque y se venden como un juego.

Nuestro perfil de empresa

Guoli Optoelectronics tiene más de 10 años de experiencia en diseño y fabricación de PCB, PCBA, especialmente en aplicaciones LED, contamos con un sólido equipo de ingenieros para el desarrollo de software y hardware, y con más de 50 patentes en productos de PCB. Contamos con 4 bases de fabricación y más de 600 empleados, una sólida capacidad de producción y una respuesta rápida para garantizar que su proyecto se ejecute de manera eficiente. Tenemos miles de clientes y casos exitosos en todo el mundo y prestamos servicios a las marcas de la industria en todo el mundo.

Contamos con un sistema completo de control de calidad y un sistema de gestión para mantener la calidad de nuestros productos, incluidos UL, Rohs, ISO9001, ISO14001 e IATF16949..

Nuestras ventajas

1. Ahorre tiempo y costos: GUOLI proporciona diseño, abastecimiento, ensamblaje, pruebas y servicios posventa de PCB, lo que reduce la comunicación y el tiempo de entrega con diferentes proveedores, mejora la eficiencia y reduce los costos.

2. Reducir errores: Los defectos de diseño y montaje de PCB pueden provocar retrasos en el proyecto. El servicio integral PCBA de GUOLI reduce varios errores, incluidos los de diseño, abastecimiento y ensamblaje, mejorando así el control de calidad.

3. Equipo técnico sólido: el servicio integral PCBA de GUOLI generalmente está equipado con un equipo técnico experimentado para ayudar a los clientes a resolver diversos problemas técnicos y garantizar la finalización oportuna del proyecto.

4. Garantía unificada y servicio posventa: el servicio integral PCBA de GUOLI proporciona garantía unificada y servicio posventa, lo que ayuda a construir asociaciones a largo plazo y lograr beneficios mutuos.

5. Servicios personalizados: el servicio integral PCBA de GUOLI puede proporcionar servicios más personalizados basados ​​en las necesidades y requisitos específicos de los clientes, y desarrollar placas de circuitos y componentes de sistemas adecuados.

Solicitud

Luces PAR, luces de cabeza móvil, luces de haz, luces delanteras, etc.
